模鍛鏈埋刮板輸送機
模鍛鏈埋刮板輸送機介紹
MS型單排模鍛鏈埋刮板輸送機的輸送原理、設計步驟、主要技術參數、常見問題等方面進行了探討,通過探討希望在以后的MS型單排模鍛鏈埋刮板輸送設備在設計、制造以及在實際生產中能夠更加完善。

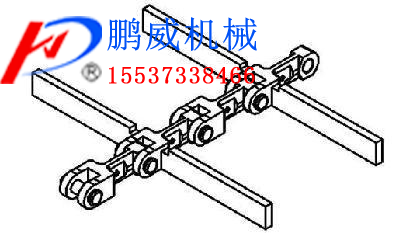

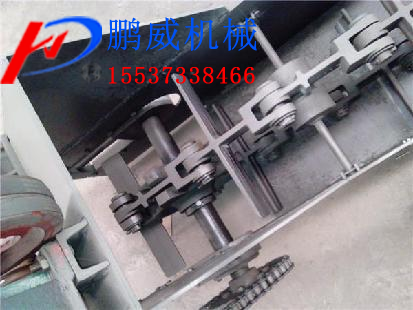

埋刮板輸送機鑄造模鍛鏈條技術特點：
1、用單條高強度礦用圓環鏈拖動刮板,并選用凹齒型鏈輪進行驅動,具有負荷能力大,鏈條壽命長和強度高的特點.
2、鏈條能自動張緊,可保證鏈條在長時間內始終處于適度張緊狀態下運行,省去人工必須及時而頻繁的緊張操作.
3、鏈條和刮板回程段由托輪支承運行,不僅省力減磨,而且通過回鏈若干托輪間撓度的自動變化,有助于鏈條的自動漲緊及滑行.
4、如驅動機構背負在機頭上部與機殼自成一體,可使整體安裝不需用地腳螺栓即可就地自由放置而運行.
5、運行速度可采用YVP系列電機和變頻器組合控制,是國際上先進調速方式.
6、進料方式采用兩側大尺寸通過分流進入,使回程鏈條及刮板與進料隔離,并以不變的大尺寸料層厚度向前輸送.使鏈條及刮板回帶物料的現象不再發生。刮板輸送機整機結構合理，可以多點加料，刮板的移動速度在行星擺線針輪減速機的傳動下，運行平穩，噪音低。
模鍛鏈埋刮板輸送機參數表：
序號 | 型號 | 中心距 | 大頭厚 | 叉口寬 | 孔徑 | 小頭厚 | 桿寬 | 桿厚 | 大小頭R |
1 | 142N | 142 | 43 | 22 | φ25 | 19 | 50 | 12.5 | R25 |
2 | 150D | 150 | 60 | 30 | φ30 | 28 | 70 | 18 | R35 |
3 | MG20 | 200 | 70 | 29 | φ35 | 27 | 70 | 17 | R35 |
4 | MG20B | 200 | 70 | 29 | φ30 | 27 | 70 | 17 | R35 |
5 | MG20C | 200 | 70 | 29 | φ28 | 27 | 70 | 17 | R35 |
6 | ML40 | 200 | 48 | 25 | φ25 | 23 | 58 | 18 | R31 |
